Batterieheizungen für Elektrofahrzeuge, Energiespeicher und Industriebatterien

Batteriezellen reagieren äußerst empfindlich auf Temperatur. Die Lithium-Ionen-Chemie – die dominierende Technologie in Elektrofahrzeugen, stationären Energiespeichern, Telekommunikations-Notstromversorgungen und portablen Industriegeräten – zeigt bei Temperaturen unter 10 °C einen deutlichen Einbruch bei der nutzbaren Kapazität und der Ladeaufnahme. Für OEM-Entwickler, deren Systeme in kalten Wintern, in der Kühlkettenlogistik oder im Außenbereich zuverlässig funktionieren müssen, ist eine dedizierte Batterieheizung keine Option – sie ist ein grundlegender Bestandteil der thermischen Managementarchitektur.

Warum Batterien beheizt werden müssen

#

Der Innenwiderstand einer Lithium-Ionen-Zelle steigt unterhalb von 0 °C stark an. Ein höherer Innenwiderstand bedeutet einen größeren Spannungsabfall unter Last, reduzierte Spitzenleistung und einen niedrigeren sicheren Ladestrom. Die meisten BMS-Implementierungen reduzieren den Ladestrom unterhalb von 10 °C proportional und sperren den Ladevorgang vollständig unterhalb von −10 °C oder −20 °C – je nach Zellchemie – um Lithiumabscheidungen und irreversible Zellschäden zu verhindern.

Die praktischen Konsequenzen für Systementwickler:

• Reichweitenverlust in EV- und E-Mobilitätsanwendungen, insbesondere bei Autobahngeschwindigkeit mit hohem Spitzenleistungsbedarf
• Längere Ladezeiten oder Ladeausfall bei kalten Übernachttemperaturen
• Verringerte Zyklenlebensdauer durch wiederholte Teilladungen bei Niedrigtemperatur, die ungleichmäßige Lithiumabscheidungen begünstigen
• Fehler bei der Ladezustandsschätzung, da sich die Kennlinien der Leerlaufspannung bei tiefen Temperaturen verschieben

Eine Erwärmung des Akkupacks auf ein Mindestbetriebsfenster – typischerweise 5–15 °C für die Entladung, 10–25 °C für den Ladevorgang – beseitigt diese Effekte.

Heiztechnologien für Batterieanwendungen

#

Bei SINOMAS stehen drei Heiztechnologien für die Batteriebeheizung zur Verfügung. Jede Technologie weist spezifische Eigenschaften auf, die sie zur bevorzugten Wahl für bestimmte Batteriekonfigurationen und Umgebungsbedingungen machen.

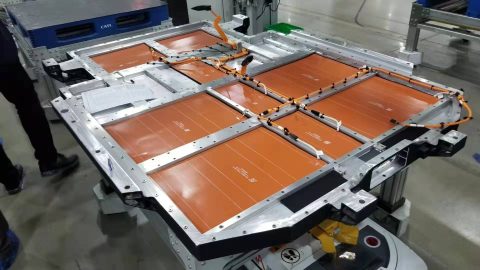

Silikonkautschuk-Heizmatten

#

Silikon-Heizmatten sind die am häufigsten eingesetzte Batterieheizungstechnologie für Automobil- und Energiespeicheranwendungen – dank ihres ausgewogenen Verhältnisses aus Flexibilität, Langlebigkeit und Kosten.

Typische Batterieanwendungen: Bodenplatten prismatischer Module, Umwicklung zylindrischer Zellmodule, Bodenbeheizung von Batterieschränken.

Wesentliche Eigenschaften:

• Betriebstemperatur: −60 °C bis +200 °C
• Dicke: 1,0–2,0 mm (ohne optionale Aluminiumträgerplatte)
• Leistungsdichte: bis zu 3,0 W/cm² (mit Aluminiumträgerplatte)
• Feuchtigkeitsschutz: IP65 (IP67 auf Anfrage möglich)
• Mechanische Flexibilität: biegbar auf enge Radien; beständig gegen Vibration und mechanische Stöße gemäß Automobilanforderungen
• Selbstklebende Rückseite (PSA) für die direkte Verklebung auf Aluminiumgehäusen oder Zellmodulwänden erhältlich

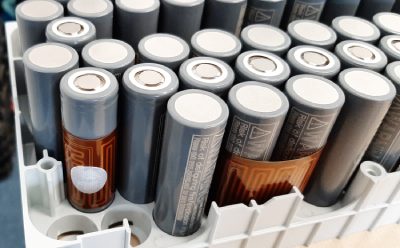

Polyimid-Heizfolien (Kapton®)

#

Polyimid-Heizfolien sind die bevorzugte Technologie, wenn der verfügbare Bauraum die primäre Einschränkung darstellt und die moderate maximale Leistungsdichte mit der thermischen Last vereinbar ist.

Typische Batterieanwendungen: Zylindrische Zellpacks (18650 und 21700), Pouch-Zell-Module, platzbeschränkte portable und USV-Akkupacks.

Wesentliche Eigenschaften:

• Betriebstemperatur: −50 °C bis +260 °C
• Dicke: typischerweise 0,15–0,30 mm
• Leistungsdichte: bis zu 3,0 W/cm²
• Dielektrische Festigkeit: hervorragend; Folienelement vollständig gekapselt
• Gewicht: äußerst gering; geeignet für Anwendungen mit Massebeschränkung

Dickschicht-Heizelemente

#

Dickschicht-Heizelemente werden eingesetzt, wenn eine schnelle Erwärmung großer Wärmemassen erforderlich ist oder das Batteriegehäuse eine tragende Aluminiumkomponente ist, die als Heizungssubstrat dienen kann.

Typische Batterieanwendungen: Hochleistungs-Batterievorheizung in Nutzfahrzeugen und Bus-EV-Plattformen, in die Batteriewanne integrierte Heizelemente, Anwendungen mit Anforderungen an schnelle Aufwärmung aus extremer Kälte, industrielle Batteriesysteme mit hohen Betriebsanforderungen.

Wesentliche Eigenschaften:

• Betriebstemperatur: bis zu +300 °C Substratoberflächen­temperatur
• Leistungsdichte: typischerweise 5–15 W/cm² – die höchste der drei Technologien
• Substratoptionen: Edelstahl, Aluminiumoxid-Keramik
• Profil: 1,5–3,0 mm; das Substrat selbst bestimmt die Gesamtdicke
• Thermischer Kontakt: Direktverbindung mit dem Metallsubstrat ergibt sehr geringen Kontaktwiderstand und schnelles Ansprechverhalten
• Individuelle Topologie: Die Führung der Widerstandsbahn bestimmt die Wärmeverteilung – gleichmäßige oder zonenweise Auslegung möglich

Anwendungsbeispiele

#

Traktionsbatterien in Elektrofahrzeugen — Silikonkautschuk- oder Polyimid-Heizfolien, die auf der Bodenplatte oder den Seitenwänden von Lithium-Ionen-Modulgehäusen verklebt sind. Die Heizung wird vom BMS aktiviert, wenn die Packtemperatur beim Parken oder Vorkonditionieren unter den Schwellenwert fällt.

Stationäre Energiespeicher (ESS) — Netzseitige Batterieschränke im Außenbereich in kalten Klimazonen benötigen eine kontinuierliche Niederleistungsheizung im Winterbetrieb. Silikonkautschuk-Heizmatten, montiert am Schrankboden oder an der Zellträgerkonstruktion, werden über einen dedizierten Temperaturregler mit NTC-Rückkopplung gesteuert. Thermische Abschalter bieten einen sekundären Überhitzungsschutz.

Nutzfahrzeuge und Bus-EV-Plattformen — Hochleistungs-Dickschichtheizer, montiert auf der Batteriewanne, ermöglichen eine schnelle Vorheizung ab −30 °C Kaltstart. Die große Wärmemasse erfordert eine höhere Leistungsdichte, als Silikonkautschuk wirtschaftlich bereitstellen kann.

Portable, Telekommunikations- und Notstromversorgungen — Silikon- oder Polyimid-Heizelemente, direkt auf 18650- oder LFP-Zellarrays in USV-Anlagen, Telekommunikations-Notstromakkus, portablen Messgerätepacks und mobilen Energiespeichern verklebt. Ihr dünnes Profil und das geringe Zusatzgewicht schonen das verfügbare Bauraum- und Gewichtsbudget.

Angebotsanfrage

#

Für die Spezifikation einer Batterieheizung werden folgende Angaben benötigt:

1. Heizungsgeometrie — Gesamtabmessungen, erforderliche Aussparungen, Biegeradius bei konformer Anpassung an gebogene Oberflächen
2. Versorgungsspannung und verfügbare Leistung — DC-Busspannung oder Netzwechselspannung; maximale Heizleistung in Watt
3. Betriebstemperaturbereich — minimale Umgebungstemperatur, maximal zulässige Heizungsober­flächentemperatur
4. Sensoranforderungen — NTC, Pt100/Pt1000, Thermoschalter oder keine
5. Menge — Prototypen-/NPI-Stückzahlen und voraussichtliches Jahresvolumen
6. Zertifizierungsanforderungen — CE-Kennzeichnung, REACH / RoHS
